Microvattenskärning överbryggar gapet mellan trådgnist och mikrolaser

För att kunna använda vattenskärningstekniken för smala snitt i hårda material med mycket hög precision krävs det en särskild vattenskärningsprocess, den kallas Fine Abravise Waterjet (FAWJ). Det första skärhuvudet för FAWJ tekniken utvecklades av Water Jet Sweden redan 2008.

FAWJ tekniken överbryggar gapet

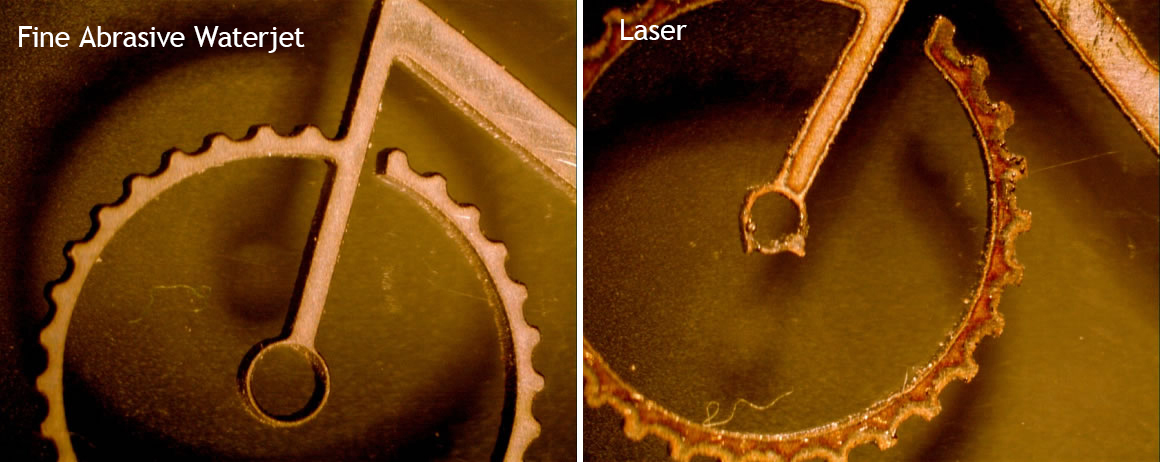

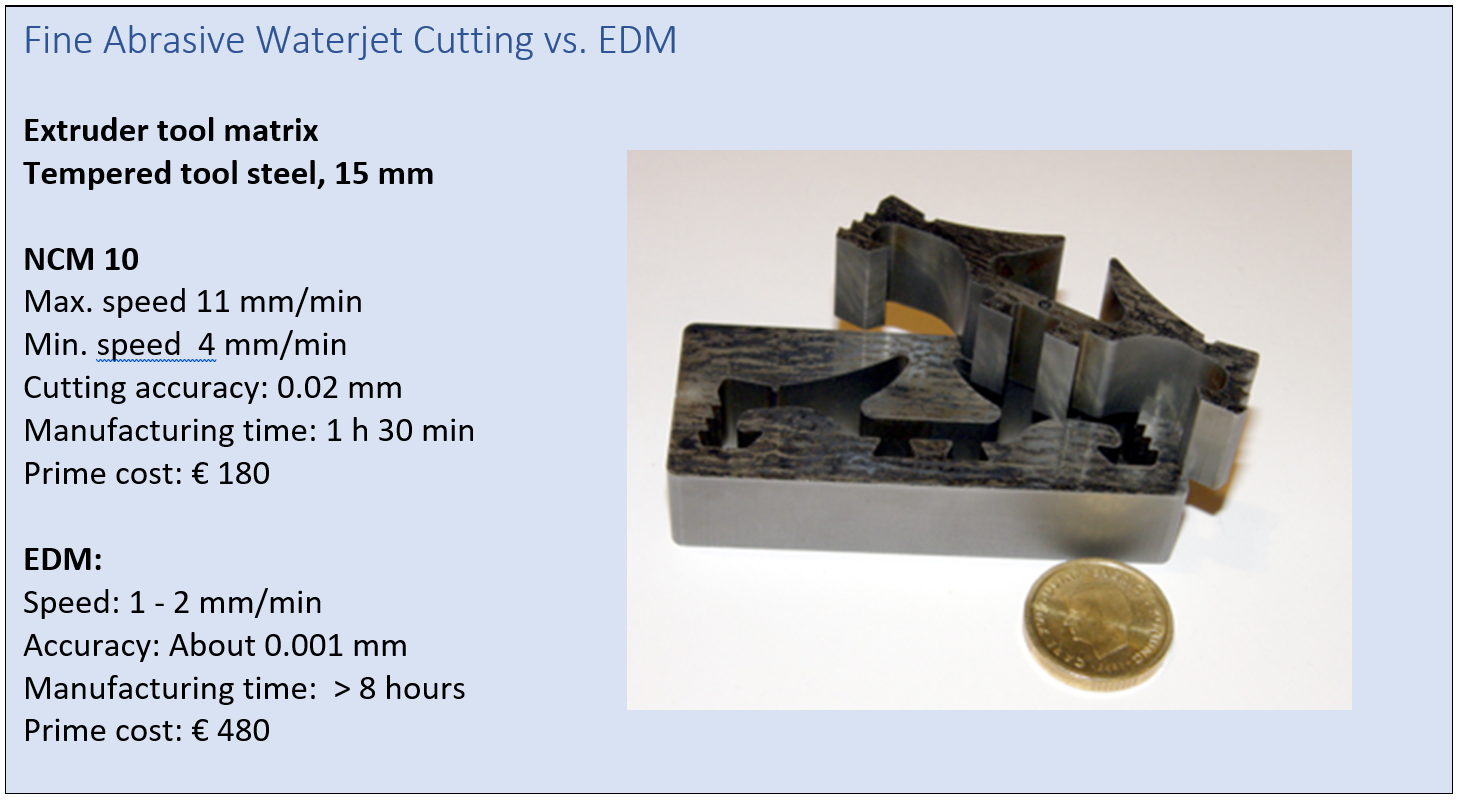

Vattenskärning är en vanlig metod för bearbetning av material med hög densitet såsom aluminium, rostfritt stål, titan och kompositer. När det kommer till små detaljer överbryggar FAWJ skärprocessen gapet mellan mikrolaser och trådgnist. Det innebär att man kan dra nytta av vattenskärningens fördelar med kall bearbetning även vid tillverkning av mycket små komponenter.

För att erhålla den höga precisionsnivån behövs två saker: (1) ett skärhuvud och en skärprocess för FAWJ skärning och (2) en maskin byggd för extrem noggrannhet. Maskinmodellen NCM 10 Micro från Water Jet Sweden uppfyller båda dessa krav.

FAWJ teknik för skärsnitt på 0,2 mm

Skärhuvudet för mikroskärning från Water Jet Sweden är ett precisionsverktyg som har en av de mest exakta vattenskärningsstrålarna i världen. FAWJ-skärprocessen kräver extra finkornig abrasivsand på 230–240 mesh och en speciell, CNC-styrd doserings-sandmatare. Det unika Micro-skärhuvudet ger en skärdiameter ner till 0,2 mm i upp till 100 mm tjocka material.

Maskinkonstruktion för ± 0,008 mm noggrannhet

Vattenskärningsmaskinen NCM 10 från Water Jet Sweden ett antal unika funktioner som ger ett extra styvt skärbord som tål temperaturvariationer.

Mineral Casting Bearlit bordsram – en ram gjord av ett kompositmaterial med exceptionell styvhet som tål vibrationer och temperaturvariationer. Ramen är integrerad i maskinkonstruktionen och maskinens rörelsesystem som en komplett enhet.

Gummidämpad vattentank i rostfritt stål – fristående vattentank med gummidämpare gör att tankens vibrationer och temperaturvariationer inte påverkar skärprocessen. Att den är tillverkad i rostfritt stål gör den dessutom i det närmaste underhållsfri.

Renishaw Invar skala i X och Y – Med Renishaw Absolute linjär kodare som monteras på både X och Y-axeln erhålls en mikrometer skala med extremt låg expansionskoefficient och hög upplösning.

Förberedd för alla typer av fixturer

Maskinens palettskärbord är förberett för att passa fixturer och pressar för olika typer av bearbetning. Maximal bordsstorlek är 1×1 m vilket räcker mer än väl för de flesta mikro-applikationer. Skärbordet sitter fast i bordsramen för att ge extremt hög precisionsskärning.

– Det finns många leverantörer som uppger att de erbjuder små skärmaskiner men det nästan inga som verkligen erbjuder vattenskärning av mikrokomponenter med 0,2 mm skärsnitt och ± 0,008 noggrannhet, sammanfattar Tony Rydh, grundare och Teknisk Chef på Water Jet Sweden.
