Water Jet Sweden überschreitet Grenzen beim abrasiven Wasserstrahlschneiden in 3-D

Jedes einzelne Wasserstrahlschneid-System der Reihe FiveX wird spezifisch an den Bedarf des Kunden angepasst. Alle FiveX-Anlagen werden auf ein und derselben Plattform aufgebaut, doch in der Breite und Länge sowie bei den integrierten Funktionen sind sie jeweils maßgefertigt. Stößt man hierbei mitunter an die bisherigen Grenzen, wird die Spezifikation des Maschinenmodells weiterentwickelt und neu definiert. So können wir für jede Schneidaufgabe die optimale Maschinenlösung anbieten, und unsere Produktentwicklung wird angetrieben von den Anforderungen der Kunden und vom Bedarf des Marktes.

Water Jet Sweden wurde im Jahr 1993 gegründet und hat von Anfang an Spitzenkompetenz bei modernstem hochpräzisem Wasserstrahlschneiden unter Beweis gestellt. Im Jahr 1999 gelang dem Unternehmen der große internationale Durchbruch im Flugzeugbau. Ein imageträchtiger Auftrag für Daimler Chrysler Aerospace auf der Grundlage von Schneidtests eröffnete uns den Markt weltweit. Seitdem unterstützt Water Jet Sweden globale Hightech-Unternehmen in den Bereichen Luft- und Raumfahrt, Verteidigung, Energie, Transportwesen und Chemie.

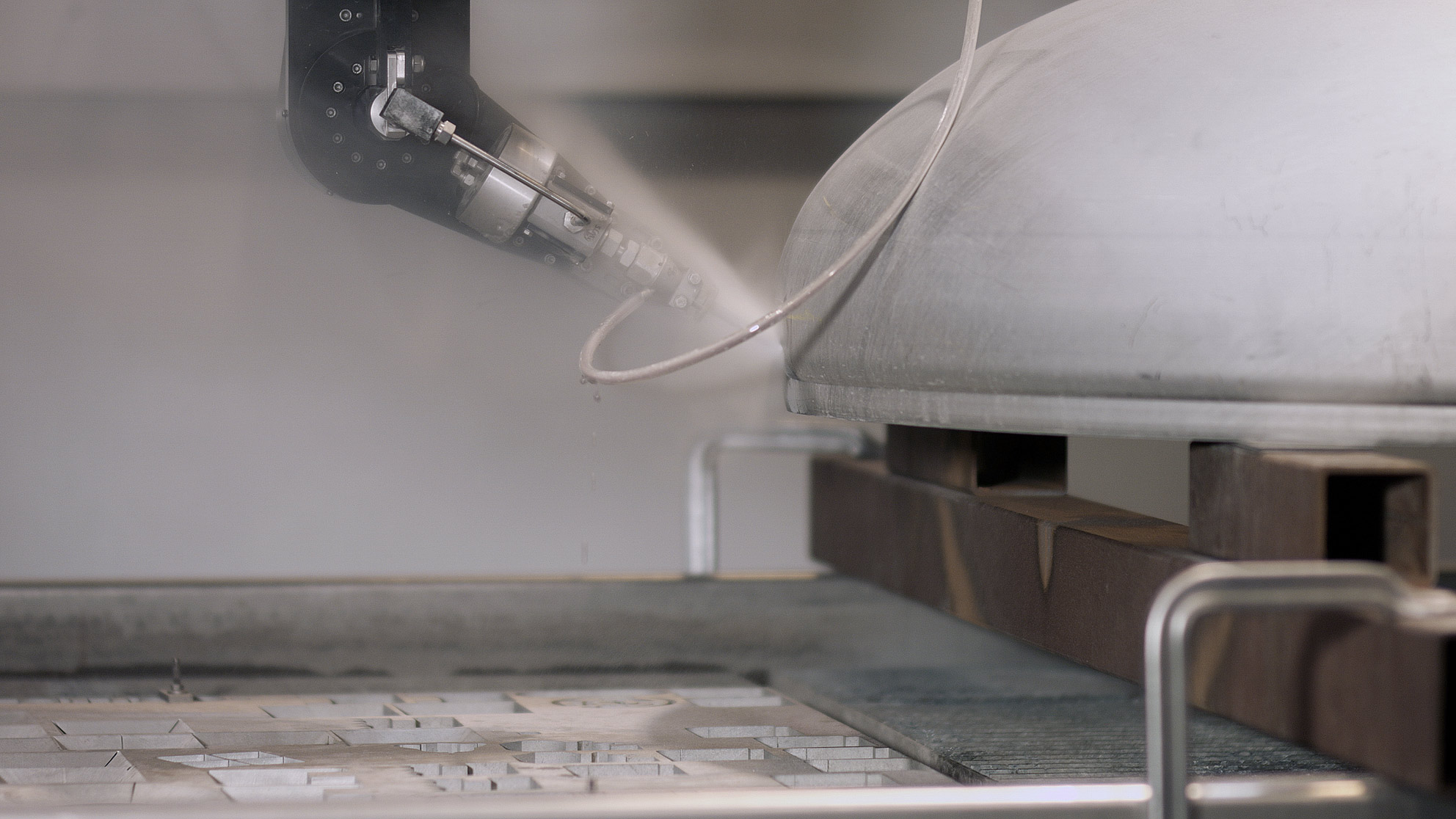

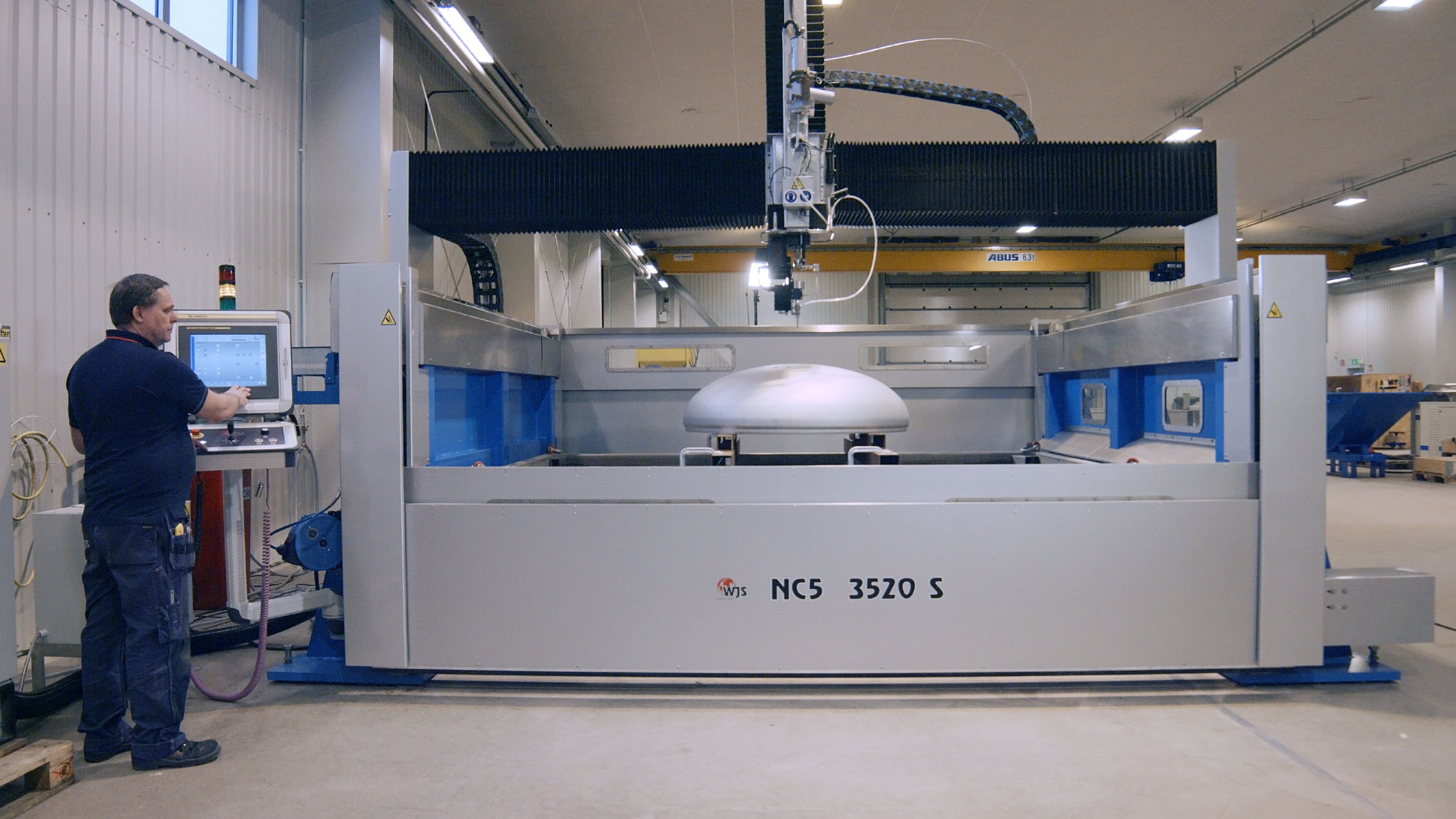

Das Portfolio von Water Jet Sweden für das Wasserstrahlschneiden gehört zu den umfangreichsten der Welt. Unsere Anlagen eignen sich sowohl für die Bearbeitung von Mikrokomponenten bis hin zum Schneiden großer Schiffsteile. Eines unserer am weitesten entwickelten Modelle ist die FiveX. Sie bietet eine Bewegung der z-Achse von 750 bis 1500 mm; und der Schneidwinkel mit ±0–91° erlaubt auch das sehr hochpräzise Wasserstrahlschneiden in Full-3-D.

Wenn man nun eine FiveX konstruiert, die auch im Raum schneiden soll, kommt es noch einmal besonders auf die Sicherheitsaspekte an. Wird der Wasserstrahl nicht gebrochen, kann er noch in einer Entfernung von mehreren Metern zu schweren Verletzungen führen. Deshalb haben alle FiveX-Anlagen voll schließende Seitenpanels und sind vorn wie hinten mit automatischen Schutzbarrieren ausgerüstet.

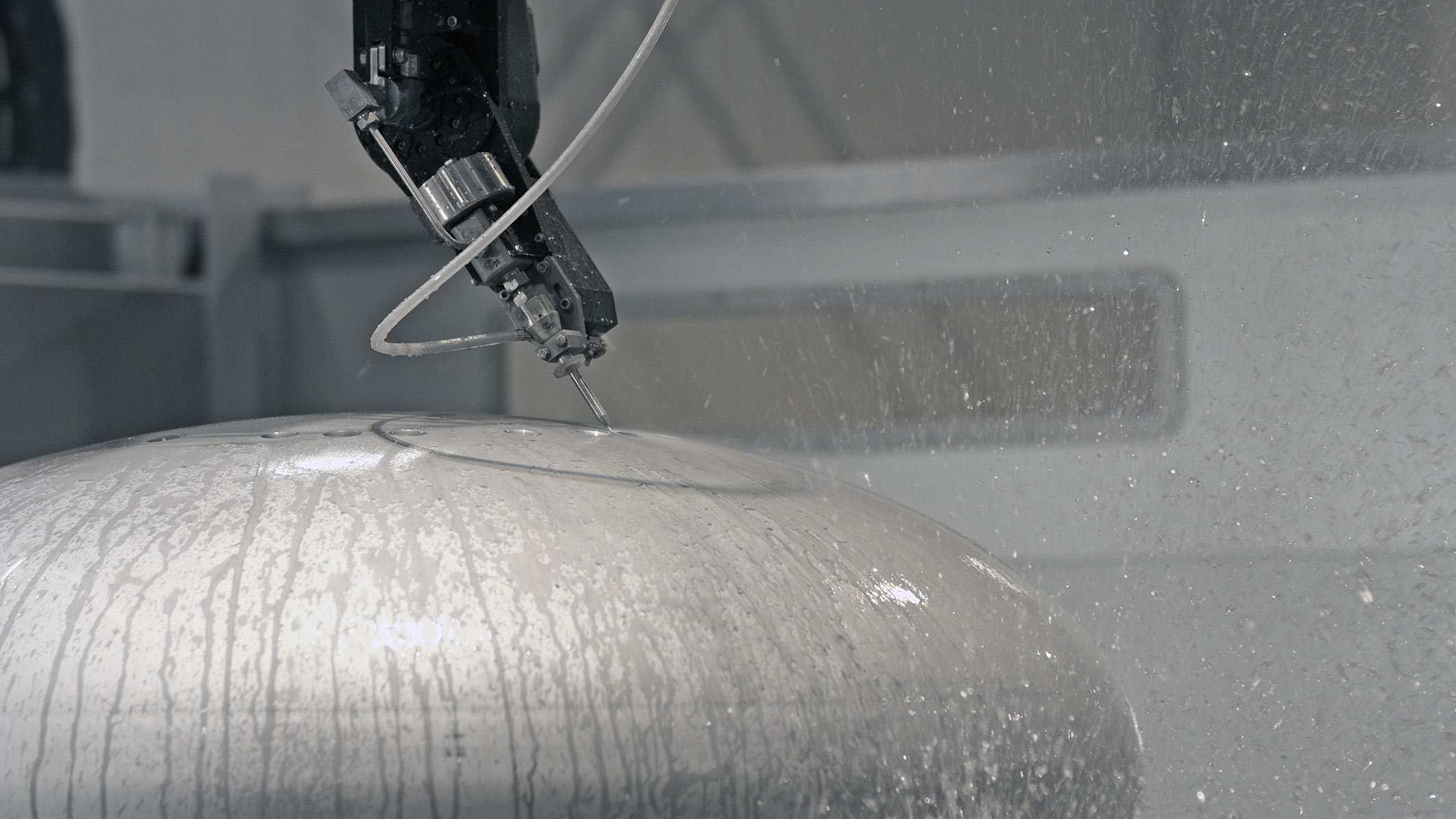

„Bei diesem Auftrag ging es darum, kegelförmige Aussparungen in eine vertikale Fläche zu schneiden“, sagt Tony Ryd, technischer Direktor bei Water Jet Sweden. „Die FiveX hat standardmäßig einen Schneidwinkel von maximal ±91°. Da dies für die gestellte Aufgabe nicht ausreichte, mussten wir die Spezifikation der Maschine ändern. Wir haben einen neuen Schneidkopf für einen Schneidwinkel von ±0–120° entwickelt. Nach einer genauen Auswertung möglicher Zulieferer fanden wir schließlich eine Lösung, die unseren Anforderungen an Lebensdauer und Leistungsfähigkeit genügte.“

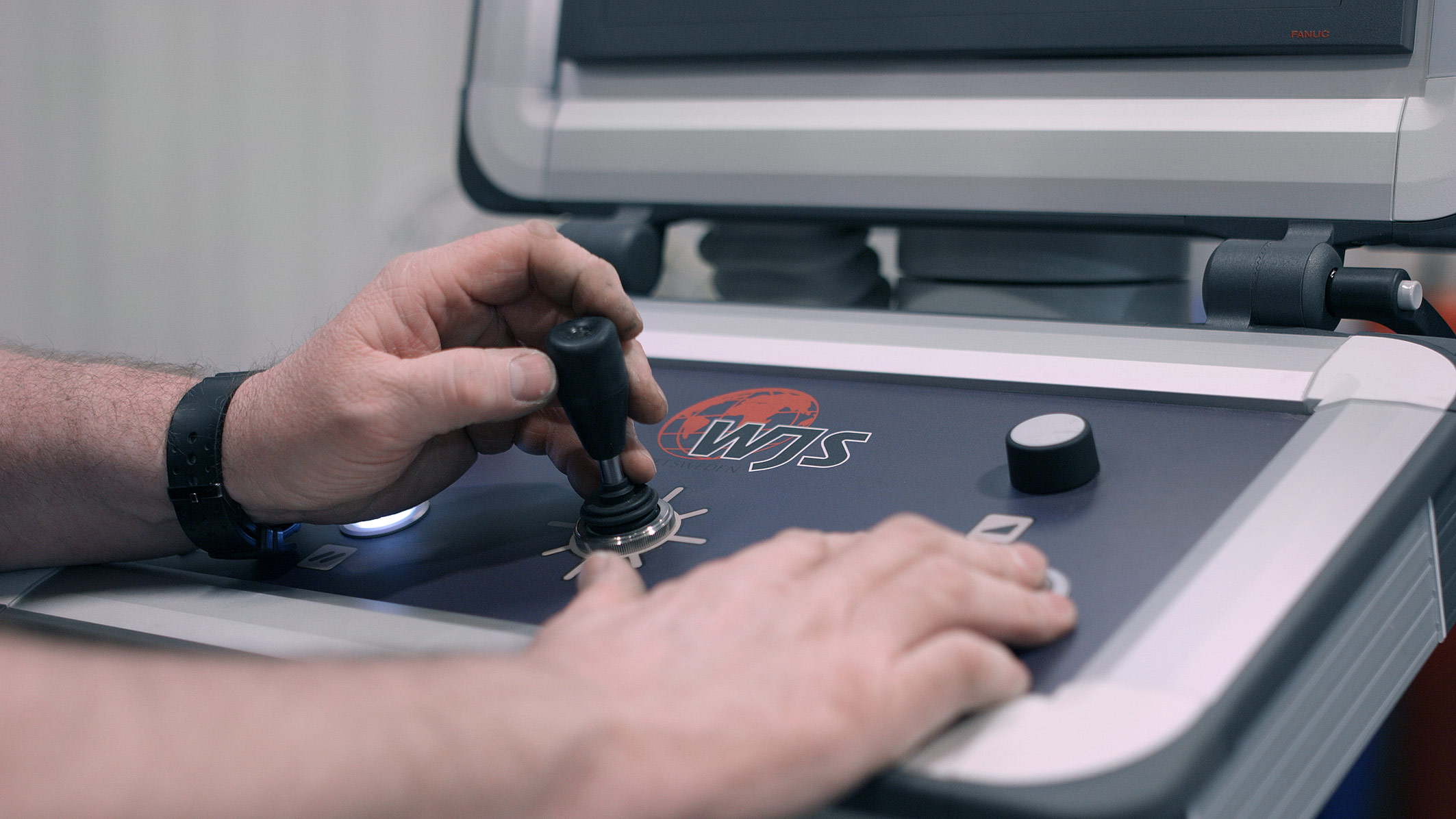

Das Modell FiveX ist eine äußerst komplexe Anlage, doch mithilfe der Bedientafel PanelOne lässt sie sich einfach und wendig einsetzen. PanelOne ist eine moderne Schnittstelle mit funktionalen Touchscreen-Schaltern und einem flexiblen Joystick. Schon nach wenigen Tagen Ausbildung können die Bediener die Maschine ohne Vorkenntnisse in CNC-Steuerung meistern.

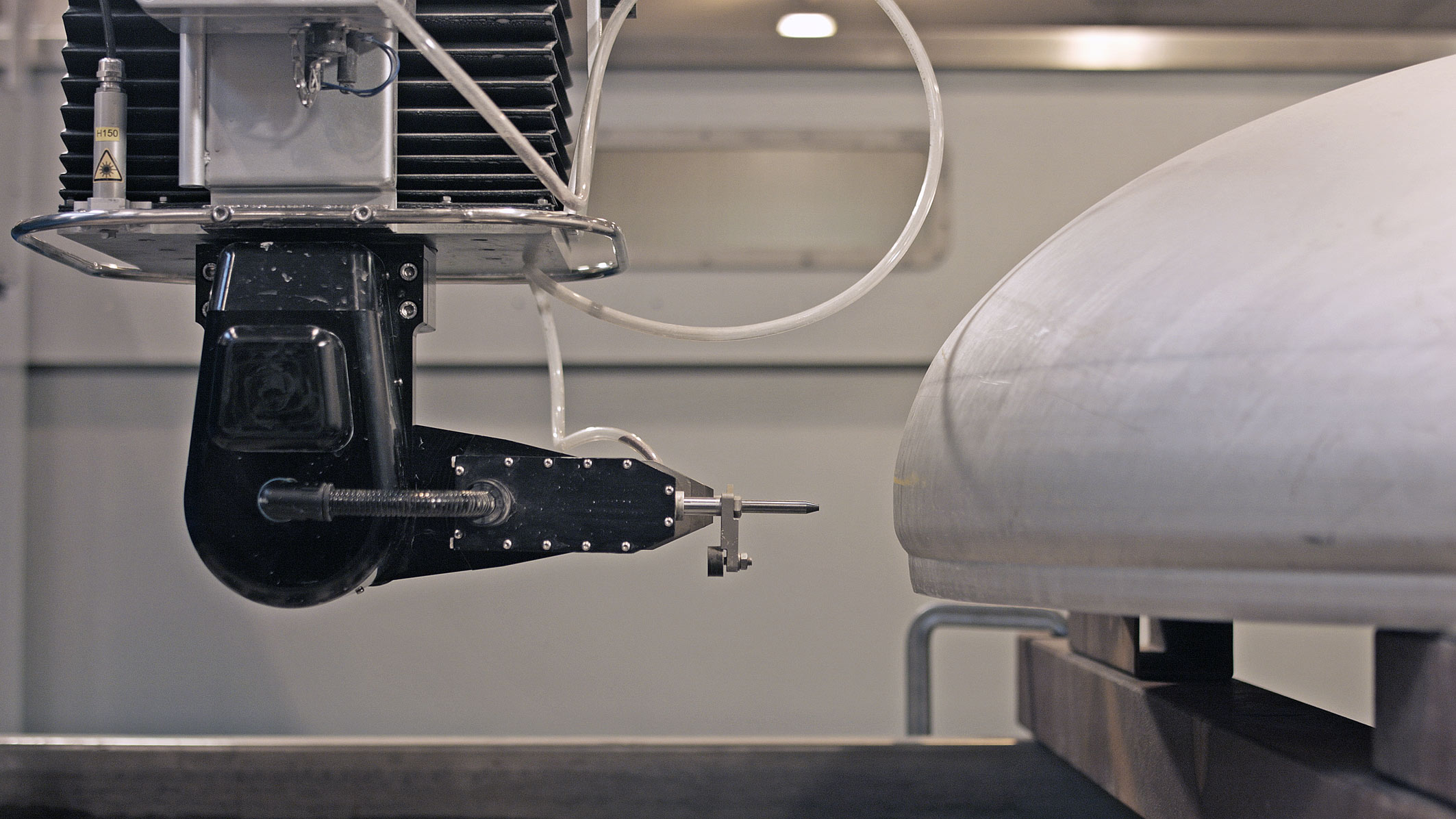

„Eine andere Besonderheit gerade bei diesem Projekt ist eine neue kosteneffektive Sensorfunktion, die in die Schnittstelle PanelOne vollständig integriert ist“, fährt Tony Ryd fort. „Wird sie eingeschaltet, öffnet sich der Sicherheitsverschluss, und das Werkzeug identifiziert automatisch die Platzierung des Werkstückes und berechnet seinen Nullpunkt. Danach geht die Anlage ohne weitere Unterbrechung in den Schneidmodus über.“

Alle Maschinen von Water Jet Sweden werden mithilfe hochmoderner Hochdruckpumpen der beiden weltweit führenden Hersteller KMT und BFT angetrieben. Diese Qualitätspumpen versehen die Anlage beständig mit Wasser unter extrem hohem Druck. Der Schneidprozess erfolgt durch intelligente Abrasivzuführungen vom Typ SM4000. Diese werden digital direkt über die Bedientafel PanelOne gesteuert.

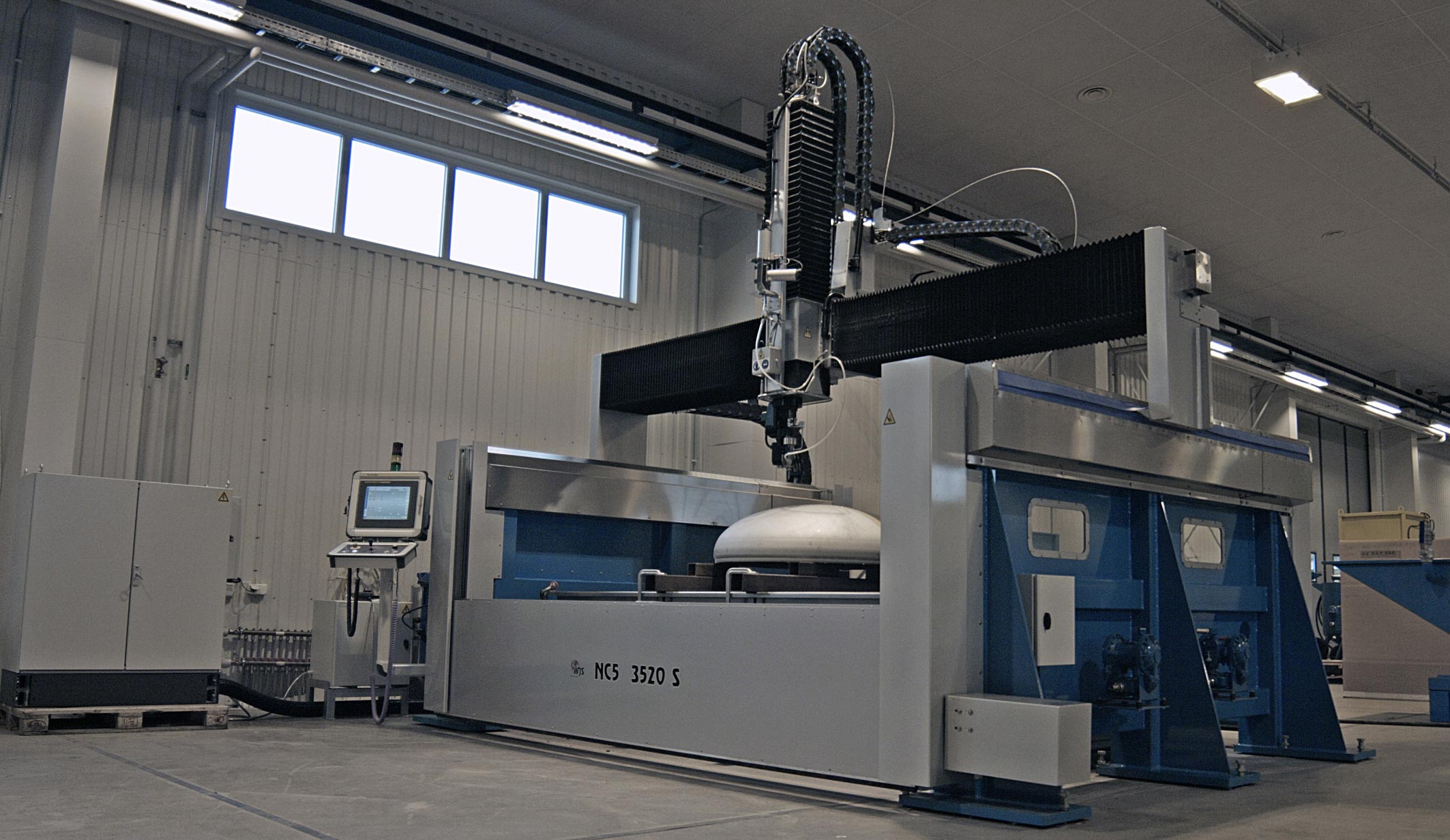

Die Maschinenkonstruktion der Modelle FiveX sind äußerst stabil. Die X-Träger haben Linearmotoren, die Y-Achsen Kugelgewindetrieb. So stellt das mechanische System sicher, dass die Maschine unerschütterlich in Full-3-D schneidet und eine Wiederholgenauigkeit von weniger ±0,025 mm hat.

Zusätzlich ist die Anlage mit dem weltweit patentierten Gantry-System von Water Jet Sweden ausgestattet. Dieses sorgt dafür, dass alle Maschinen unabhängig von ihrer Größe dieselbe Präzision aufweisen – ob nun sechs Meter oder zwei Meter groß. Das Modell FiveX ist ausgelegt sowohl für einen Druck von 4100 bar als auch von 6200 bar. Auch hierin hebt sie sich von vielen anderen Maschinen auf dem Markt deutlich ab.

Die Anlagen von Water Jet Sweden sind für ihre hohe Lebensdauer und für die gleichbleibende Leistungsfähigkeit bekannt. So unterstreicht auch die fünfjährige Leistungsgarantie, die auf alle neuen Maschinen gewährt wird, die durchgängige Qualität von Maschinenkonstruktion und Komponenten.

„Mit der Garantie sichern wir zu, dass alle Maschinen nach fünf Jahren noch dasselbe Toleranzniveau haben wie am Tag ihrer Auslieferung“, sagt Tony Ryd.

Jetzt ist also eine weitere Maschine fertig, die irgendwo auf der Welt viele Jahre lang höchste Genauigkeit und Produktivität bieten wird. Sie ist das Ergebnis jahrzehntelanger Erfahrung und skandinavischer Maschinenbautradition.
